第9章图形显示

-240-

PC机汇编语言实战精解

　　由许多字模数据所组成的文件就是"字模库"。比如UCDOS汉字系统中的文件"HZK16"就是包含了6768个国标汉字字模的一个"库"。当然，描述字形的技术还有其它的，并不是仅此一种，但上述方法在处理时比较简单，十分适合描述较简单的字形。
　　有了上述这些基础知识，我们现在就可以来具体地研究BIOS提供的图形功能了。如前所述，"点"是构成复杂图形的基本单元，我们现在就来学习如何在屏幕指定位置画上一个点。10H中断提供的0CH功能可用于在图形模式下画点，这个功能的用法如下：

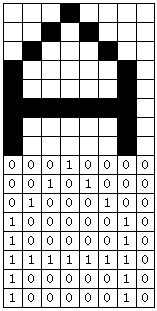

图9-2 "A"的构成

功能号：0CH
用　途：在图形屏幕上的指定位置画一个
　　　　"点"（像素）
参　数：CX=指定位置的X坐标
　　　　DX=指定位置的Y坐标
　　　　AL=颜色值
调用：INT 10H
返回：无

　　在应用这个功能之前大家先要清楚屏幕坐标是如何规定的。在第六章我们说到过在字符模式下屏幕坐标原点在左上角，X轴方向向右与习惯相同。而Y轴方向向下，正好与习惯相反。在图形模式下屏幕依旧如此，只不过坐标的划分更细了。下面这个程序可在屏幕上画出一个彩色的方块来：

BLOCK.ASM
code

main

l_u
r_d
start:

b_loop1:

segment
assume
org
proc
jmp
dw
dw

mov
int

mov
sub
mov

cs:code,ds:code
100h
near
short start
20,20
100,150

ax,0004h
10h

si,word ptr r_d
si,word ptr l_u
cx,word ptr l_u

；跳过数据区
；方块左上角的（X，Y）坐标
；方块右下角的（X，Y）坐标

；设置图形显示模式4

；右下角的X坐标送入SI寄存器
；减去左上角的X坐标，计算X方向上的点数
；左上角X坐标送入CX寄存器
